3kw 直流穩壓穩流電源
產品介紹：
KFC系列數字直流穩壓穩流電源內部采用IGBT模塊調整模式，具體高效能、高精度、高穩定性等特性，主要應用于科研單位、實驗室和電子產線等需要高效電源測試時使用。屬高頻開關直流穩壓電源，可調直流穩壓電源，大功率直流穩壓電源，直流可調穩壓電源，直流電源供應器，數顯直流電源，可調直流電源。
目前國內已有眾多直流電機、直流控制器、電容器、繼電器、電阻器等生產企業使用RD系列直流穩壓穩流電源用于產品測試和老化，另外眾多科研單位、軍工電子研究所、航空電器、有色金屬等單位，使用此電源進行高精度電源供應下的科研工作，廣受贊譽。
性能特點：
1、輸出顯示：輸出電壓電流LED顯示
2、采用19英寸標準化尺寸，可組合放置于各種工作臺面及機架；
3、體積小、重量輕、節能高效
4、恒壓恒流：輸出恒壓恒流自動切換，電壓電流值連續線性調節；
5、保護功能：過壓保護、過流保護、過溫保護、欠壓保護、過載保護；
6、短路特性：本機工作狀態下長時間短路；
7、外接補償：本機可選外接補償，可降低因輸出回路較長等造成的壓降；
8、過壓保護值：輸出過壓佑護值可調，保護后切斷輸出并鎖定，重新開機恢復；
9、通信功能：可選特殊數據接口，與其他設備數據連接控制，或與PLC連接。（選配）
10、外控功能：可選0-5V或4-20mA信號控制電源的輸出電壓和電流；（選配）
11、定時功能：可選定時開關機功能；（選配）
產品區別：
1、改進型電子電路，優化安全性能，保護更齊全；
2、管道式散熱通道，有效降低溫長，性能更穩定；
3、優化整流濾波技術，有效降低紋波系數，減少高頻沖擊；
4、優化信號傳輸技術，有效提高電源精度。
5、提供優化于線性電源和硅整流電源的高效率，產品更加節能高效
使用場合：
1、電機類：電動車電機、電動車控制器、直流馬達測試?yán)匣?
2、電具類：LED測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等
3、汽車類：汽車電子、大功率直流電機、汽車電機控制器、車用燈光、點煙器、汽車影音測試及老化等
4、電子器件類：電容器、電阻、繼電器、晶體管、傳感器等
5、顯示器類：顯示屏、液器屏、觸摸屏、車載DVD、手機顯示器等
6、電化學類：電解、電鍍、陽極氧化、有色金屬研究等
7、其他需要直流電源供應的產品測試及研發，如磁控管等。。。
8、備選功能：(選配)
1、外控功能：可選0-5V或4-20mA信號控制電源的輸出電壓和電流；
2、定時功能：可選定時開關機功能；
3、通信功能：可選數據接口，與計算機連接控制，或與PLC連接。
3KW:機型B：尺寸425*100*450mm（W*H*D)

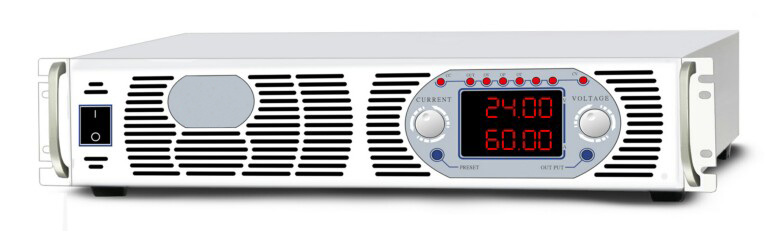

3KW:機型B1(機架式兩側有把手）：尺寸482*88*450mm（W*H*D)（不含底腳）
|
主要技術參數： |
|
|
交流輸入 |
10KW以下單相220V±10% |
|
10KW以上三相380V±10% |
|
|
直流輸出 |
電壓0- 額定值 V可調 電流0- 額定值 A可調 |
|
穩壓精度 |
源效應：≤0.2%有效值 |
|
時漂：≤0.3%有效值 |
|
|
溫漂：≤0.03%有效值/℃ |
|
|
負載效應：≤0.3%有效值 |
|
|
穩流精度 |
源效應：≤0.2%有效值 |
|
時漂：≤0.8%有效值 |
|
|
溫漂：≤0.03%有效值/℃ |
|
|
負載效應：≤0.3%有效值 |
|
|
輸出紋波 |
穩壓狀態：≤0.3%+10mV（rms）（有效值） |
|
穩流狀態：≤0.5%+10mA（rms）（有效值） |
|
|
輸出顯示 |
4位半數字表 精度 ：±1% +1個字 |
|
顯示格式 00.00V-19.99V；000.0V-199.9V；0000V-1999V； |
|
|
電壓電流設定 |
電位器（十圈） |
|
過壓保護 |
內置O.V.P保護，保護值為額定值+5%，保護后關閉輸出，重新開機解鎖 |
|
過流保護 |
過載、短路、定電流輸出 |
|
溫度保護 |
內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出 |
|
輸出極性 |
輸出正(＋)、負(－)可以任意接地 |
|
散熱方式 |
強制風冷 |
|
操作環境 |
室內使用設計，溫度： 0℃～40℃；濕度：10％～85％ RH |
|
儲存環境 |
溫度：-20℃～70℃；濕度：10％～90％ RH |
產品型號：（更大功率或要求，請電話聯系工程師專業定做）
|
產品型號：（更多功率或要求，請電話聯系工程師專業定做） |
||||||
|
輸出電壓 |
型號規格 |
0-30V系列（可調） |
外觀 |
型號規格 |
0-50V系列（可調） |
外觀 |
|
0-50A |
RD-3050 |
0-30V 0-50A 可調 |
B |
RD-5030 |
0-50V 0-30A 可調 |
B |
|
0-60A |
RD-3060 |
0-30V 0-60A 可調 |
B |
RD-5050 |
0-50V 0-50A 可調 |
B |
|
0-100A |
RD-30100 |
0-30V 0-100A 可調 |
B |
RD-5060 |
0-50V 0-60A 可調 |
B |
|
輸出電壓 |
型號規格 |
0-60V系列（可調） |
外觀 |
型號規格 |
0-100V系列（可調） |
外觀 |
|
0-20A |
RD-6020 |
0-60V 0-20A 可調 |
B |
RD-10020 |
0-100V 0-20A 可調 |
B |
|
0-30A |
RD-6030 |
0-60V 0-30A 可調 |
B |
RD-10030 |
0-100V 0-20A 可調 |
B |
|
0-50A |
RD-6050 |
0-60V 0-50A 可調 |
B |
|||
|
輸出電壓 |
型號規格 |
0-150V系列（可調） |
外觀 |
型號規格 |
0-200V系列（可調） |
外觀 |
|
0-10A |
RD-15010 |
0-150V 0-10A 可調 |
B |
RD-20010 |
0-200V 0-10A 可調 |
B |
|
0-20A |
RD-15020 |
0-150V 0-20A 可調 |
B |
|||
|
輸出電壓 |
型號規格 |
0-300V系列（可調） |
外觀 |
型號規格 |
0-400V系列（可調） |
外觀 |
|
0-5A |
RD-3005 |
0-300V 0-5A 可調 |
B |
RD-4005 |
0-400V 0-5A 可調 |
B |
|
0-10A |
RD-30010 |
0-300V 0-10A 可調 |
B |
|||
|
輸出電壓 |
型號規格 |
0-500V系列（可調） |
外觀 |
型號規格 |
0-600V系列（可調） |
外觀 |
|
0-5A |
RD-5005 |
0-500V 0-5A 可調 |
B |
RD-6005 |
0-600V 0-5A 可調 |
B |
注：部分型號產品，機箱可互換
