12kw 直流穩壓穩流電源
產品介紹：
KFC系列數字直流穩壓穩流電源內部采用IGBT模塊調整模式，具體高效能、高精度、高穩定性等特性，主要應用于科研單位、實驗室和電子產線等需要高效電源測試時使用。屬高頻開關直流穩壓電源，可調直流穩壓電源，大功率直流穩壓電源，直流可調穩壓電源，直流電源供應器，大功率直流電源，數顯直流穩壓電源，可調直流電源。
目前國內已有眾多直流電機、直流控制器、電容器、繼電器、電阻器等生產企業使用RD系列直流穩壓穩流電源用于產品測試和老化，另外眾多科研單位、軍工電子研究所、航空電器、有色金屬等單位，使用此電源進行高精度電源供應下的科研工作，廣受贊譽。
性能特點：
1、輸出顯示：輸出電壓電流LED顯示
2、采用19英寸標準化尺寸，可組合放置于各種工作臺面及機架；
3、體積小、重量輕、節能高效
4、恒壓恒流：輸出恒壓恒流自動切換，電壓電流值連續線性調節；
5、保護功能：過壓保護、過流保護、過溫保護、欠壓保護、過載保護；
6、短路特性：本機工作狀態下長時間短路；
7、外接補償：本機可選外接補償，可降低因輸出回路較長等造成的壓降；
8、過壓保護值：輸出過壓佑護值可調，保護后切斷輸出并鎖定，重新開機恢復；
9、通信功能：可選特殊數據接口，與其他設備數據連接控制，或與PLC連接。（選配）
10、外控功能：可選0-5V或4-20mA信號控制電源的輸出電壓和電流；（選配）
11、定時功能：可選定時開關機功能；（選配）
產品區別：
1、改進型電子電路，優化安全性能，保護更齊全；
2、管道式散熱通道，有效降低溫長，性能更穩定；
3、優化整流濾波技術，有效降低紋波系數，減少高頻沖擊；
4、優化信號傳輸技術，有效提高電源精度。
5、提供優化于線性電源和硅整流電源的高效率，產品更加節能高效
使用場合：
1、電機類：電動車電機、電動車控制器、直流馬達測試?yán)匣?/p>
2、電具類：LED測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等
3、汽車類：汽車電子、大功率直流電機、汽車電機控制器、車用燈光、點煙器、汽車影音測試及老化等
4、電子器件類：電容器、電阻、繼電器、晶體管、傳感器等
5、顯示器類：顯示屏、液器屏、觸摸屏、車載DVD、手機顯示器等
6、電化學類：電解、電鍍、陽極氧化、有色金屬研究等
7、其他需要直流電源供應的產品測試及研發，如磁控管等。。。
8、備選功能：(選配)
1、外控功能：可選0-5V或4-20mA信號控制電源的輸出電壓和電流；
2、定時功能：可選定時開關機功能；
3、通信功能：可選數據接口，與計算機連接控制，或與PLC連接。

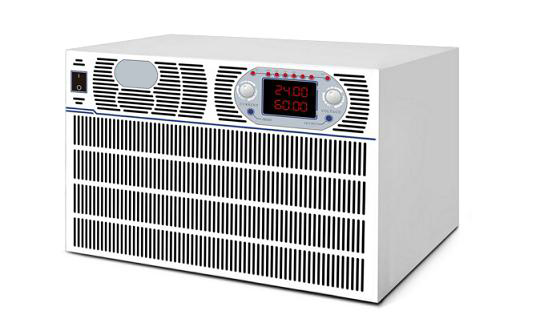

12KW:機型D：尺寸425*320*650mm（W*H*D)
12KW:機型D1(機架式側面加把手）：尺寸482*300*650mm（W*H*D)（不含底腳）

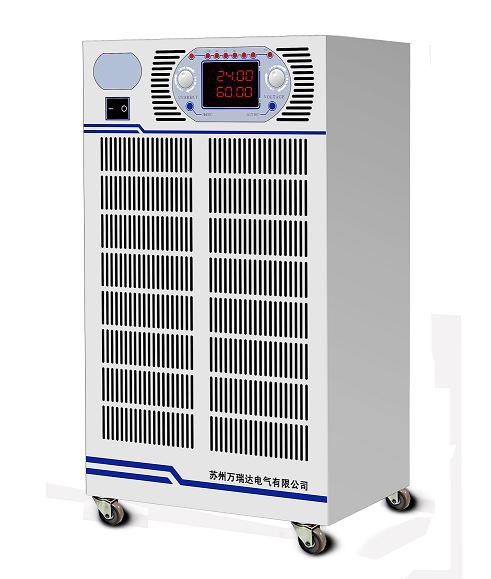

15KW:機型D：尺寸350*600*650mm（W*H*D)
主要技術參數： | |
交流輸入 | 10KW以上三相380V±10% |
直流輸出 | 電壓0- 額定值 V可調 電流0- 額定值 A可調 |
穩壓精度 | 源效應：≤0.2%有效值 |
時漂：≤0.3%有效值 | |
溫漂：≤0.03%有效值/℃ | |
負載效應：≤0.3%有效值 | |
穩流精度 | 源效應：≤0.2%有效值 |
時漂：≤0.8%有效值 | |
溫漂：≤0.03%有效值/℃ | |
負載效應：≤0.3%有效值 | |
輸出紋波 | 穩壓狀態：≤0.3%+10mV（rms）（有效值） |
穩流狀態：≤0.5%+10mA（rms）（有效值） | |
輸出顯示 | 4位半數字表 精度 ：±1% +1個字 |
顯示格式 00.00V-19.99V；000.0V-199.9V；0000V-1999V； | |
電壓電流設定 | 電位器（十圈） |
過壓保護 | 內置O.V.P保護，保護值為額定值+5%，保護后關閉輸出，重新開機解鎖 |
過流保護 | 過載、短路、定電流輸出 |
溫度保護 | 內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出 |
輸出極性 | 輸出正(＋)、負(－)可以任意接地 |
散熱方式 | 強制風冷 |
操作環境 | 室內使用設計，溫度： 0℃～40℃；濕度：10％～85％ RH |
儲存環境 | 溫度：-20℃～70℃；濕度：10％～90％ RH |
產品型號：（更大功率或要求，請電話聯系工程師專業定做）
產品型號：（更多功率或要求，請電話聯系工程師專業定做） | ||||||
輸出電壓 | 型號規格 | 0-30V系列（可調） | 外觀 | 型號規格 | 0-50V系列（可調） | 外觀 |
0-200A | RD-50200 | 0-50V 0-200A 可調 | D | |||
0-300A | RD-30300 | 0-30V 0-300A 可調 | D | RD-50300 | 0-50V 0-300A 可調 | E-D |
0-400A | RD-30400 | 0-30V 0-400A 可調 | D | |||
0-500A | RD-30500 | 0-30V 0-500A 可調 | E-E | |||
輸出電壓 | 型號規格 | 0-60V系列（可調） | 外觀 | 型號規格 | 0-100V系列（可調） | 外觀 |
0-100A | RD-100100 | 0-100V 0-100A 可調 | D | |||
0-150A | RD-60150 | 0-60V 0-150A 可調 | D | RD-100150 | 0-100V 0-150A 可調 | E D |
0-200A | RD-60200 | 0-60V 0-200A 可調 | D-E | |||
輸出電壓 | 型號規格 | 0-150V系列（可調） | 外觀 | 型號規格 | 0-200V系列（可調） | 外觀 |
0-50A | RD-15050 | 0-150V 0-50A 可調 | D | RD-20050 | 0-200V 0-50A 可調 | D |
0-60A | RD-15060 | 0-150V 0-60A 可調 | D-E | RD-20060 | 0-200V 0-60A 可調 | D-E |
0-100A | RD-150100 | 0-150V 0-100A 可調 | E-D | |||
輸出電壓 | 型號規格 | 0-300V系列（可調） | 外觀 | 型號規格 | 0-400V系列（可調） | 外觀 |
0-20A | RD-40020 | 0-400V 0-20A 可調 | D | |||
0-30A | RD-30030 | 0-300V 0-30A 可調 | D | RD-40030 | 0-400V 0-30A 可調 | E |
0-50A | RD-30050 | 0-300V 0-50A 可調 | E-D | |||
輸出電壓 | 型號規格 | 0-500V系列（可調） | 外觀 | 型號規格 | 0-600V系列（可調） | 外觀 |
0-20A | RD-50020 | 0-500V 0-20A 可調 | D | RD-60020 | 0-600V 0-20A 可調 | E |
0-30A | RD-50030 | 0-500V 0-30A 可調 | E | |||
注：部分型號產品，機箱可互換
